Приоритетом развития коммунального хозяйства столицы является ресурсосбережение. Согласно 77-му постановлению Правительства Москвы, все жилые дома в городе должны быть оснащены теплосчетчиками. В Южном, Восточном, Северном, Юго-Восточном, Юго-Западном и частично Северо-Восточном административных округах конкурс на проведение работ по их установке выиграло ООО «ТБН энергосервис». О принципиальных преимуществах новой системы учета потребляемого тепла рассказывает генеральный директор компании Вячеслав ТЕПЛЫШЕВ.
– Установка приборов учета тепловой энергии является первым и необходимым этапом в работах по энергосбережению, на котором к теплосчетчику можно относится как к бесстрастному статисту, методично отражающему реальную картину потребления энергии. На самом деле теплосчетчик является многофункциональным совершенным средством контроля и анализа технологического процесса энергопотребления.
Почему об этом надо напоминать? Сотни функций, заложенных в прибор, должны быть востребованы потребителем для понимания и оценки качества и количества покупаемого товара в единицу времени, для контроля над состоянием оборудования и величиной технологических параметров тепловодосистемы.
Проблемы учета ресурсов требуют новых подходов, новых технологий сбора информации, ее обработки, представления и использования в расчетах и анализе. Все больший интерес в этой связи вызывает вопрос создания диспетчерских информационно-измерительных систем. Ручной сбор информации с приборов прост, но трудоемок и ненадежен. Сбор данных один раз в месяц не позволяет своевременно получать информацию о необходимости ремонта или замены приборов учета. Создание единой электронной системы диспетчеризации и управления энергоресурсами бюджетной сферы, а также введение электронного документооборота позволит снизить затраты на эксплуатацию системы обслуживания приборов учета.
Расчет по приборам учета потребует постоянного контроля балансов тепловой энергии в системе ее производства и передачи потребителю. Неизбежные потери в сетях, старые ошибки в тепловых расчетах объектов, спорные вопросы по качеству и количеству потребляемого тепла и теплоносителя возлагают на систему также и функции арбитра, использующего в качестве аргументов техническую и программную аналитику, результаты учета, расчетов и конкретный архив событий из базы данных. Таким образом, получение объективной информации не только о расходовании энергоресурсов, но и об их качественных составляющих, о состоянии данной теплосистемы, ее параметрах, наконец, о работоспособности самого оборудования на любой момент времени возможно только благодаря автоматизированному решению.
Обобщая цели, задачи и функции аппаратно-программных решений, внедряемых на городских объектах, можно сформулировать три основных показателя:
– снижение потребления городом энергоресурсов всех видов без ущерба для населения и промышленных предприятий;
– информационно-технологические задачи;
– аппаратно-программные функции систем.
Специалистами ООО «ТБН энергосервис» была разработана автоматизированная система диспетчерского и коммерческого учета «ГИС ТБН Энерго». Эта система сертифицирована (сертификат Госстандарта России RU.C.32.010.A № 18472, зарегистрирована в Государственном реестре СИ под № 27567-04) и внедряется в Москве начиная с 2000 г. В настоящий момент районные системы ««ГИС ТБН Энерго» уже внедрены в более чем 30 районах г. Москвы и этот список постоянно растет. Каждая из внедренных систем обслуживает от нескольких десятков до нескольких сотен домов. «ГИС ТБН Энерго» является многоуровневой системой коммерческого учета энергоресурсов (АСКУЭ) с распределенной базой данных и с аналитической системой (АС), работающей на каждом сервере первого (районного) уровня. Структура системы, информационные потоки и внешние потребители информации показаны на Рисунке 1.

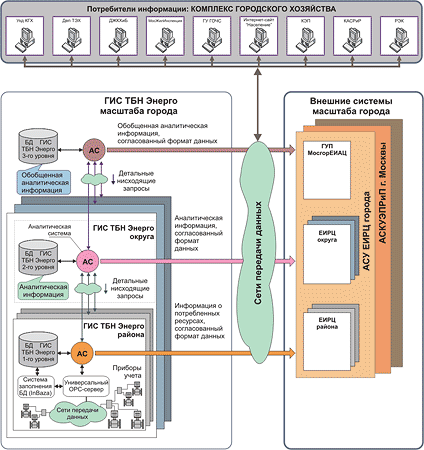

Рисунок 1.
Информационные потоки, внешние потребители информации и структура «ГИС ТБН Энерго».
В рамках задач коммерческого учета и контроля потребления энергоресурсов система позволяет решать следующие основные задачи:
-
автоматическое измерение количества потребленных энергоресурсов;
-
автоматическое измерение и контроль качества потребленных энергоресурсов;
-
автоматический контроль режима потребления энергоресурсов;
-
автоматический расчет количества недопоставленных или поставленных сверх договорных обязательств энергоресурсов;
-
автоматический расчет количества энергоресурсов, поставленных/потребленных с нарушением режимных параметров;
-
автоматический расчет штрафных санкций за нарушение договорных обязательств по поставке энергоресурсов требуемого качества в количестве и при режиме подачи/потребления, предусмотренных договором.
Эти задачи решается в ГИС ТБН Энерго путем использования функций АСКУЭ.
Кроме функций АСКУЭ, в ГИС ТБН Энерго реализованы:
– функции оперативно-диспетчерского контроля (функции диспетчерской или SCADA системы);
– функции геоинформацинных систем (ГИС), позволяющие наиболее оптимальным образом осуществить сбор, систематизацию, хранение, обработку, оценку и отображение географически координированных данных, произвести паспортизацию объектов городского хозяйства. Геоинформацинная система ГИС используется как средство получения новой информации и знаний о пространственно-временных явлениях и для принятия решений в том или ином варианте хозяйственной деятельности (в нашем случае — в сфере учета и управления энергоресурсами и в задачах паспортизации объектов промышленности и городского хозяйства);
– функции информационно-аналитической системы, позволяющие производить комплексный анализ и обобщение полученной информации и передачу результатов на верхние уровни иерархии системы «ГИС ТБН Энерго» и во внешние системы.
Рисунок 2.
«ГИС ТБН Энерго» — система «4 в одном».
Таким образом, созданная система «ГИС ТБН Энерго» является комплексным решением «4 в одном» и служит эффективным инструментом для решения целого комплекса
