4. Если при запуске программы ОС выдает сообщения об ошибке, связанной с отсутствием той или иной системной библиотеки, то ознакомтесь с документом "Установка.doc".

C:\km5db\km5db.exe D:\DB\km5db.mdb (пC:\km5db\km5db.exe km5db.acc (параметр – имя источника данных)

Если возникнут вопросы, направляйте их на E-mail: ilyin@tbnenergo.com, Ильину Виктору Николаевичу, либо по телефону: (495) 989-9217 доп. 27-81, либо по скайпу: vkilyin

3. Загрузка архивных данных из теплосчетчиков в базу данных ПК данных из теплосчетчиков в базу данных ПК

Загрузка баз данных из теплосчетчиков может осуществляться:

• при подключении одного или нескольких теплосчетчиков (объединенных сетью RS-485) к последовательному порту ПК через адаптер периферии АП-5 или преобразователь интерфейса RS485/RS232;
• по телефонной сети через модем;
• с помощью устройства переноса данных УПД-8, УПД-16, УПД-32.
• через радиомодем "СПЕКТР 433";

Для загрузки любым из этих способов необходимо в меню “База данных” выбрать строку “Загрузка из теплосчетчиков”, либо нажать кнопку на панели инструментов. При этом открывается диалоговое окно “Загрузка баз данных из теплосчетчиков”, с помощью которого происходит управление загрузкой:

В этом окне необходимо выбрать один из имеющихся способов загрузки:

После выбора способа загрузки следует настроить параметры для этого способа (способ “DDE-сервер” здесь не рассматривается).

Считывать данные из теплосчетчиков можно попеременно разными способами. Независимо от способа архивные записи (имеющиеся в УПД или теплосчетчике) согласовываются с ранее считанными в базе данных. В результате такого согласования в базу данных добавляются только записи, появившиеся в архиве с момента предыдущего сеанса считывания. При считывании старых архивных данных (это возможно только для архивов, долго хранившихся на УПД), не пересекающихся с данными в базе данных, возможно возникновение рассогласования и проблем с обработкой.

При установке флажка “Проверять старые записи” считывается весь архив. Старые архивные записи, считанные ранее в базу данных, сверяются с архивными, а новые добавляются в базу данных. Если при сравнении обнаружится расхождение, выдается соответствующая диагностика. При этом может сильно увеличиться время загрузки данных, поэтому использовать эту возможность следует только при возникновении сомнений в достоверности данных в базе данных.

Периодичность считывания данных из теплосчетчиков определяется временем заполнения архивов, после чего наиболее старые данные будут потеряны. Наиболее критичными являются время заполнения почасового архива (42 дня) и время заполнения архива ошибок, которое может составлять всего несколько дней при частом появлении ошибок.

3.1. Загрузка баз данных по сети RS-485

Способ “RS-485” позволяет загружать архивные данные из одного или нескольких теплосчетчиков (объединенных сетью RS-485), подключенных к последовательному порту компьютера через АП-5 или преобразователь интерфейса RS485/RS232 и нуль-модемный кабель. В случае использования USB порта компьютера в качестве виртуального COM-порта РЕКОМЕНДУЕТСЯ использовать адаптеры:  АПИ-USB/RS-485 (производства ТБН) либо АUPORT 1110   и аналогичные (производства MOXA) .

При этом способе надо выбрать из списка последовательный порт компьютера (COM1, COM2, …), к которому подключена сеть теплосчетчиков (выбор для каждого способа запоминается независимо):

Следующим шагом необходимо сформировать список теплосчетчиков, из которых будет производиться загрузка, для чего необходимо нажать кнопку “Добавить в список”. При этом откроется диалоговое окно для добавления номеров теплосчетчиков. Введите нужный номер, например, 150:

Для отмены выбора можно нажать на кнопку “Отменить все” или щелкнуть мышкой по ранее выбранному номеру.

Теперь все готово для считывания архивных данных из теплосчетчиков в ПК. Остается лишь нажать на кнопку “Начать загрузку”. В окне “Загрузка…” будет отображаться состояние процесса загрузки:

Символ перед номером теплосчетчика отмечает тот счетчик, с которым в данный момент идет обмен информацией, символ - обозначает успешное окончание загрузки и, наконец, символ - обозначает прерывание процесса загрузки при возникновении какой-либо ошибки. В столбце “Записи” выводится количество строк архивных данных, полученных из теплосчетчика: либо полное количество архивных записей при режиме проверки старых записей; либо количество новых записей, появившихся в архивах теплосчетчика с момента предыдущего сеанса и записанных в базу данных на ПК при отсутствии этого режима. В столбце “Состояние” выводится более подробная информация о процессе чтения данных (см. предыдущий рисунок).

Загрузку данных можно прервать в любой момент с помощью кнопки “Прервать загрузку”. При сбое связи со счетчиком можно попытаться повторить загрузку.

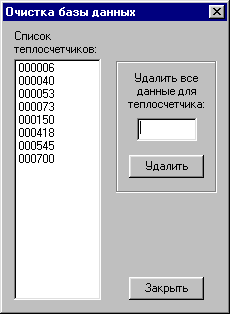

Для удаления теплосчетчиков из списка (если в дальнейшем загрузка из них больше не будет нужна), необходимо выделить в окне списка (не путать с “выбрать”) удаляемые номера счетчиков щелчком мыши – при этом они подкрашиваются синим цветом (для выделения нескольких используются клавиши “Shift” и “Ctrl”) и нажать кнопку “Удалить из списка”. На приведенном ниже рисунке из списка будут удалены теплосчетчики с номерами 3 и 150, если нажать указанную кнопку:

3.2. Загрузка баз данных с помощью модема

Способ “Модем” позволяет загружать архивные данные из теплосчетчиков, используя модемы и телефонную сеть. Способ монтажа для такого случая описан в “Руководстве по эксплуатации КМ-5”.

При этом способе необходимо выбрать из списка порт компьютера, к которому подключен модем и скорость обмена между модемом и ПК:

Следующим шагом необходимо сформировать список теплосчетчиков, из которых будет производиться загрузка по телефонным линиям, для чего необходимо нажать кнопку “Изменить список”. При этом появится диалоговое окно со списком теплосчетчиков и параметров телефонных номеров для связи с ними по телефонным линиям:

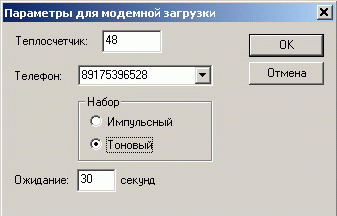

Для добавления теплосчетчика и его телефонного номера необходимо выделить слово “Добавить” в первом столбце списка и нажать клавишу “Enter” или кнопку “Править” в этом окне, либо сделать двойной щелчок на слове “Добавить” (для правки ранее введенных параметров необходимо ту же операцию выполнить над номером теплосчетчика). В результате откроется окно для ввода или правки таких параметров:

Здесь необходимо ввести номер теплосчетчика; ввести, либо выбрать из ранее введенных номер телефона; определить способ набора номера (импульсный или тоновый); ввести максимальное время ожидания для соединения модемов.

Телефонный номер вводится в соответствии с форматом, воспринимаемым модемом. При этом допустимы различные вспомогательные символы, управляющие набором номера (паузы, ожидание гудка, переключение режима набора и т.д. – см. инструкцию по использованию модема).

Время ожидания должно быть не меньше, чем время, достаточное для установления соединения модемов, начиная с момента поднятия трубки вызывающим модемом. Это время включает время набора номера, время соединения телефонных номеров, время между моментом получения удаленным модемом звонка и ответом на него и, наконец, время на установление соединения между модемами. Время ожидания определяет интервал, в течение которого программа ожидает любого ответа от модема при наборе телефонного номера. Если никакого ответа не получено, программа прекращает ожидание и обрывает связь.

После ввода этих параметров необходимо нажать кнопку “OK”, либо клавишу “Enter”. Для отмены ввода – кнопку “Отмена”, либо клавишу “Esc”.

После ввода телефонных параметров для всех теплосчетчиков необходимо закрыть диалоговое окно “Список теплосчетчиков для модемной загрузки” нажав кнопку “Закрыть”, либо клавишу “Esc”.

Если необходимо выполнить дополнительные команды для настройки модема (эти команды зависят от модели модема), следует нажать кнопку “Настройка модема”. В появившемся окне

можно ввести эти дополнительные команды, а также – время дополнительного ожидания ответа от теплосчетчика (в интервале от 100 до 1000 миллисекунд), которым можно попробовать поиграть для улучшения надежности процесса считывания данных по модемной связи.

3.3.1. Осуществление загрузки

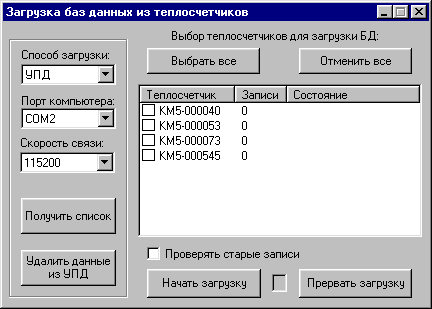

Этот способ позволяет загружать архивные данные с помощью устройства переноса данных (УПД). Для этого УПД подключается к последовательному порту компьютера через нуль-модемный кабель. Затем на УПД подается питание с помощью блока блок питания из комплекта поставки. Через несколько секунд (когда загорятся индикаторы “Сбой связи”) УПД готов для взаимодействия с ПК.

Архивы из теплосчетчиков к этому времени уже должны быть переписаны в УПД в соответствии с руководством по эксплуатации УПД.

Если же возникнут какие-либо проблемы, то появится соответствующее предупреждение. Если программе не удалось связаться с УПД, выдается сообщение:

В этом случае надо проверить все электрические соединения и правильность выбора номера последовательного порта.

Если же возникнут другие ошибки, необходимо понизить скорость связи, выключить питание УПД и включить его снова. После того, как на УПД будут постоянно гореть индикаторы, обозначенные “Сбой связи”, можно повторить попытку загрузки.

Для ускорения процесса считывания данных следует подобрать максимальную скорость, при которой устанавливается устойчивая связь между ПК и УПД.

3.3.2. Настройка сетевых адресов теплосчетчиков и начальной даты для УПД

Если при съеме данных с теплосчетчиков УПД подключается к одиночному прибору (пусть даже двухпоточному), УПД автоматически определяет его адрес и считывает из него архивные данные. В случае подключения УПД к сети теплосчетчиков необходимо запрограммировать УПД на считывание данных из этих теплосчетчиков. Для этого необходимо (после подключения УПД к персональному компьютеру) выбрать в меню “База данных” пункт “Настройка адресов УПД”. Если связь с УПД устанавливается нормально, открывается окно с информацией об адресах теплосчетчиков, на которые УПД уже настроен, например:

При ошибке обмена с УПД будет выдано соответствующее сообщение. В этом случае необходимо проделать действия по налаживанию связи, как описано в предыдущем разделе. Для повтора связи с УПД необходимо повторить выбор последовательного порта или скорости связи.

Для добавления нового адреса в список УПД необходимо ввести этот адрес в соответствующее поле, озаглавленное “Новый адрес” и нажать кнопку “Добавить”, либо клавишу “Enter”. Для удаления адресов из списка, необходимо их выделить и нажать кнопку “Удалить выделенные”.

После того, как список адресов целиком сформирован, необходимо нажать на кнопку “Записать новый список” для записи его в память УПД. Если же исправления сохранять не надо, следует нажать на кнопку “Закрыть” и в ответ на сообщение “Внесенные изменения не будут записаны” нажать на кнопку “OK”.

Для съема данных за период с заданной даты нужно нажать радио-кнопку "Задать", после чего откорректировать начальную дату. Введенное значение сохраняется в памяти УПД и используется микропрограммой УПД при выполнении сеанса загрузки данных, информация загружается начиная с указанной даты. Отмена установленной начальной даты выполняется с помощью кнопки "Отменить".

3.4. Загрузка баз данных с помощью радиомодема "СПЕКТР 433"

Для этого способа в выпадающем списке необходимо выбрать строку  “OVERLAP", далее - аналогично способу “RS-485”. Радиомодем должен быть настроен на режим "Прозрачный" на скорость обмена 9600, байтов - 8, стопбит - 1, четность - нет. Способ монтажа для такого случая аналогичен способу монтажа для обычных (проводных) модемов, описан в “Руководстве по эксплуатации КМ-5”. Сопряжение с сетью RS-485 приборов СТРОГО через АП-5 (адаптер периферии).

3.5. Загрузка баз данных с помощью  GSM модема

В выпадающем списке "Cпособ загрузки"  выбрать строку  “GSM Модем", далее - аналогично способу “Модем”. Этот режим использует технологию передачи данных в сетях мобильной связи по голосовым каналам (CSD).  Скорость передачи - 9600 бит/сек. Инициализация PIN-кодов модемов, установка начальных профилей и другая рекомендательная информация находится в дополнительном документе "Как использовать GSMмодемы с теплосчетчиками КМ-5", который включен в файл поставки. Подключение к сети RS-485 приборов  выполняется через адаптер периферии АП-5  либо автоматический преобразователь интерфейса АПИ-5.

При формировании списка теплосчетчиков указать № удаленного модема, который подсоединен к прибору (сети приборов (сеть RS-485))

Программа Km5db.exeпозволяет автоматически устанавливать GSMсвязь (по кнопке Начать загрузку)  и автоматически разрывать связь (по концу массива записей в БД прибора). В процессе загрузки имеется также возможность досрочно прервать загрузку (по кнопке Прервать загрузку). При этом, модем, соединенный с компьютером,     выполняет соответствующие AT– команды. В случае штатного окончания сеанса связи на экране монитора появится сообщение типа:

Однако в процессе обмена могут возникать нештатные ситуации и тогда, самым надежным способом разрыва соединения, будет выключение питания на модеме. При этом, соответствующее сообщение будет иметь вид:

3.6. Загрузка данных с помощью  адаптера карт памяти «READER КМ-5»

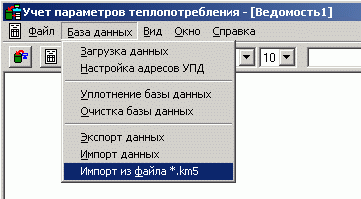

Адаптеры карт памяти «READER КМ-5» позволяют копировать базы данных с теплосчётчиков КМ-5, КМ-5-6и и расходомеров РМ-5 на мобильные стандартные карты памяти типа SD или MMC. Копии баз данных с приборов размещаются в корневом каталоге карты в виде файлов с обозначением «ХХХХХХХХ.km5», где ХХХХХХХХ – сетевой адрес (заводской номер) прибора учёта. Данные файлы используются для загрузки в БД программы “km5db.exe”. Файлы должны быть скопированы из карты памяти на компьютер в папку программы “km5db.exe”. В меню “База данных” выбрать пункт “Импорт из файла *.km5”,

Затем в окне "Импорт из файла *.km5" указываем номер теплосчетчика и запускаем загрузку данных из соответствующего файла "km5".

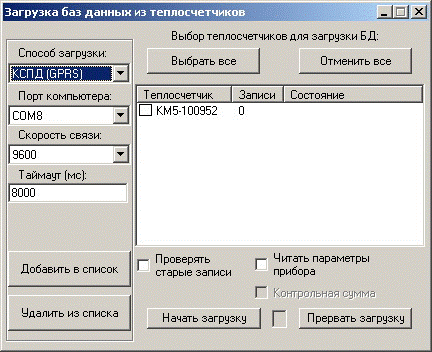

3.7. Загрузка баз данных с помощью  контроллера КСПД-5 в режиме GPRS

4. Ввод параметров теплосчетчиков

Список теплосчетчиков в базе данных пополняется при считывании архивов из этих теплосчетчиков. При этом такие параметры, как тип счетчика и версия программного обеспечения автоматически заносятся в этот список и могут быть выведены в распечатку ведомости параметров теплопотребления.

Если в этой распечатке необходимо указать дополнительные реквизиты абонентов тепловых сетей, такие как название организации, адрес, телефон и т.д., эти параметры необходимо ввести дополнительно.

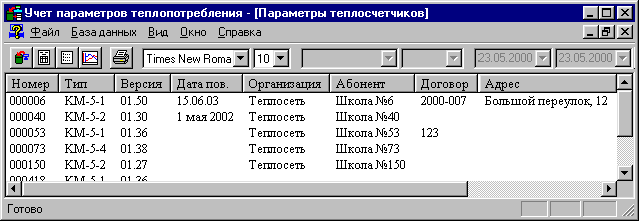

Для просмотра списка теплосчетчиков и ввода указанных параметров необходимо в меню “Файл” выбрать пункт “Параметры теплосчетчиков”. Появится окно со списком:

Для редактирования параметров какого либо теплосчетчика, необходимо сделать двойной щелчок по его номеру, либо выделить одним щелчком и нажать клавишу “Enter”. (Перемещаться по списку можно также с помощью клавиш – стрелок).

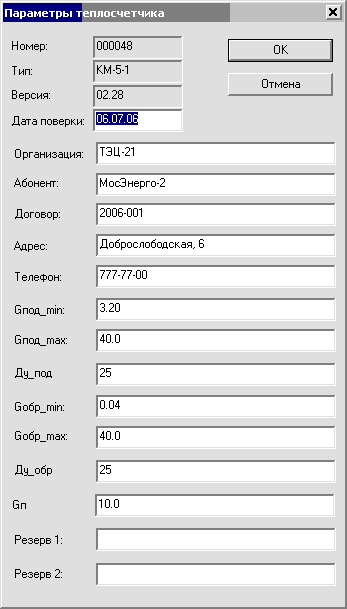

Откроется диалоговое окно для редактирования данных абонента тепловой сети для выбранного теплосчетчика:

После редактирования параметров необходимо нажать кнопку “OK” для сохранения изменений и “Отмена” для их отмены. После завершения правки параметров всех теплосчетчиков необходимо сохранить результаты правки в базе данных, для чего необходимо выполнить пункт “Сохранить параметры” в меню “Файл”. Если этого не сделать, то при закрытии окна со списком теплосчетчиков, либо при закрытии программы возникнет вопрос:

Если ответить “Нет”, все изменения и дополнения будут отменены.

Параметры теплосчетчика имеют некоторое достаточно условное название (“Абонент”, “Договор”, “Адрес” и т.д.). При конкретном применении содержание этих параметров может меняться по желанию пользователя. Важно лишь то, что в форме ведомости (см. далее) каждый из этих параметров имеет определенное имя:

Таблица 1

5. Распечатка параметров теплопотребления

5.1. Распечатка ведомостей

Для распечатки ведомостей параметров теплопотребления необходимо предварительно считать данные за соответствующий период в базу данных на персональном компьютере.

Для формирования распечатки ведомости необходимо открыть окно с пустой ведомостью, для чего надо либо выбрать пункт “Создание ведомости” в меню “Файл”, либо нажать на кнопку на панели инструментов. При запуске программы такое окно (с заголовком “[Ведомость1]”) открывается автоматически:

Дополнительно можно открыть несколько окон для распечатки ведомости. Расположить их в удобном виде можно с помощью пунктов меню “Окно”: “Окна каскадом”, “Окна слева направо” или “Окна сверху вниз”.

После этого следует выбрать форму ведомости, номер теплосчетчика, начальную и конечную дату для отчетного периода; дата может быть либо введена, либо выбрана из разворачивающегося списка (для почасовой формы ведомости конечная дата не задается):

При задании обеих дат конечная дата должна быть больше или равна начальной.

Если открыто несколько окон для ведомостей, в каждом таком окне можно независимо выбирать номер теплосчетчика, форму ведомости, начальную и конечную даты а также шрифт. Выбор этих параметров отображается на панели инструментов в каждый момент времени только для одного – активного – окна. (Сделать окно активным можно, например, щелкнув по нему “мышкой”).

Если форма ведомости содержит "дополнительные" строки, то их можно показывать в отчете либо не показывать. Для вывода дополнительных строк необходимо установить соответствующий CheckBox на панели инструментов.

На следующем рисунке - пример вывода дополнительных строк, в которых указаны парметры подающего и обратного трубопроводов и вес импульса тахометрического расходомера подпитки:

После выбора этих параметров для вывода данных ведомости на экран необходимо нажать кнопку на панели инструментов или выбрать пункт “Вывести на экран” в меню ”Файл”. В результате получим распечатку:

Для вывода ведомости на принтер необходимо либо нажать кнопку на панели инструментов, либо выбрать пункт “Печать…” в меню “Файл”. Для того чтобы перед печатью увидеть, как будет выглядеть результат на бумаге, можно воспользоваться пунктом “Предварительный просмотр” того же меню. При необходимости можно изменить размеры печатаемого материала, изменив шрифт или его размер (на панели инструментов), либо изменив ширину полей печатаемого листа с помощью пункта “Параметры страницы” в меню “Файл”.

Если необходимо получить ту же форму ведомости за тот же период для другого теплосчетчика, достаточно лишь выбрать этот теплосчетчик в соответствующем поле на панели инструментов. При изменении других параметров ведомости (формы или даты) для получения распечатки необходимо нажать кнопку или выбрать пункт “Вывести на экран” в меню ”Файл”.

Полученная ведомость может быть сохранена в виде текстового файла. Для этого необходимо в меню “Файл” выбрать строку “Записать в файл…”, ввести имя файла и нажать кнопку “Сохранить”. Ведомость, распечатанная на экране, будет выведена в текстовый файл.

5.2. Отчетные ведомости в формате «МОЭК»

Наряду с отчетами, представленными в предыдущем пункте, программа позволяет, формировать (параллельно) отчеты в формате «МОЭК».

ПАО «МОЭК» разработало 3 универсальных отчетных ведомости: на ЦО, ГВС и ТЭ (для ИТП и ЦТП), в целях автоматизации процесса обработки данных, получаемых с приборов учета.

Месячные Протоколы данных с приборов учёта (ПУ) представляют собой файлы формата HTML с содержащейся в них XML структурой, трех типов в зависимости от учитываемых услуг: тепловая энергия для тепловых пунктов (ТЭ), ЦО, ГВС.

Программа параллельно с формированием ведомости в формате приведенном в п. 5.1 создает HTML-файл формата МОЕК. Файл создатся в папке "MOEK". Пример отчета приведен на рис. ниже:

По умолчанию программа работает в режиме формирования дополнительных отчетов в формате «МОЭК» (в файле конфигурации программы km5db.ini установлено значение "YES" параметра "EnableMoek"). Для выключения этого режима нужно изменить значение параметра "EnableMoek" на "No" (EnableMoek=No).

При использовании функионала формирования ведомости формата "МОЭК" необходимо специфицировать систему теплоснабжения, в которой используется прибор учета (ЦО, ГВС, ТЭ). Если это не сделать, то по умолчанию будет использоваться шаблон для ТЭ.

Привязка прибора к системе теплоснабжения выполняется с помощью диалога "Параметры теплосчетчика" (см. выше п.4 "Ввод параметров теплосчетчиков"...)

5.3. Распечатка записей базы данных

Записи, имеющиеся в базе данных, могут быть распечатаны как есть, без всякой обработки. Такая распечатка, кроме самостоятельного интереса, может помочь разобраться в ситуациях с возможными ошибками обработки при распечатке ведомостей в нестандартных ситуациях. Хотя записи из базы данных могут быть извлечены стандартными средствами Microsoft Office, такими, как Excel, Query и др., для удобства пользователя это можно сделать с помощью данной программы.

Для получения такой распечатки необходимо выбрать пункт “Просмотр базы данных” в меню “Файл”. При этом открывается окно с заголовком “[База данных]”.

После этого следует выбрать базу данных (почасовую, посуточную и т.д.), номер теплосчетчика, начальную и конечную дату подобно тому, как это делается при распечатке ведомости. И, наконец, нажать на кнопку или выбрать пункт “Вывести на экран” в меню ”Файл”.

В распечатке почасовой и подобных баз данных можно отказаться от печати некоторых столбцов, а в распечатке базы данных событий/ошибок – от печати любых из ошибок. Для этого следует выбрать в меню “Файл” пункт “Настройка просмотра БД” (он появляется только при открытом окне для просмотра базы данных). При этом открывается диалоговое окно:

Выбор печатаемых ошибок для базы данных событий/ошибок производится аналогично после выбора соответствующего типа базы данных в этом окне.

Для сохранения выбора необходимо нажать на кнопку “OK”.

Пример распечатки базы данных ошибок/событий содержит следующую информацию:

1. номер теплосчетчика, начальную и конечную даты периода, за который выводятся ошибки;
2. строку “Не выводятся nn типов ошибок” (если при настройке просмотра записей было задано не выводить некоторые ошибки);
3. таблицу суммарных характеристик за указанный период, содержащую:

• номер ошибки;
• количество повторений ошибки за период (либо фраза “-- не выводится --“ для фильтруемых ошибок);
• суммарную длительность ошибки за период (в часах);
• наименование ошибки;

4. таблицу – перечень ошибок за период, содержащую:

• номер записи о данной ошибке в архиве теплосчетчика. Этот номер меняется последовательно от 0 до 4095, а затем снова начинается с 0. (Для почасового и подобных архивов максимальные номера меньше указанного). По этим номерам можно проконтролировать (при распечатывании подряд всех ошибок), не были ли потеряны записи между сеансами считывания в базу данных. (При загрузке через УПД этот номер всегда равен –1 и, следовательно, такой контроль невозможен);
• дату и время переключения состояния ошибки – ее начала или окончания;
• номер ошибки в двух столбцах: в первом в момент возникновения, во втором – в момент окончания;
• наименование ошибки.

Пример такой распечатки приведен ниже:

Также как и ведомость, распечатку записей базы данных можно вывести на принтер (пункт “Печать” в меню “Файл”) и в файл (пункт “Записать в файл…” того же меню).

5.3. Графическое представление данных

Параметры теплопотребления и ошибки, записанные в базу данных, можно отобразить в виде графиков и диаграмм. Выбор данных для отображения производится аналогично предыдущим случаям.

Для базы данных событий/ошибок графическая диаграмма выглядит следующим образом:

На этой диаграмме видны моменты возникновения ошибок с номерами 68 и 122. Если поместить курсор мыши на область графика, в правом нижнем углу программы печатается примерное время, соответствующее положению курсора.

Для почасовой, посуточной и т.п. баз данных графики представляются в следующем виде:

6. Карта настроечных параметров прибора
